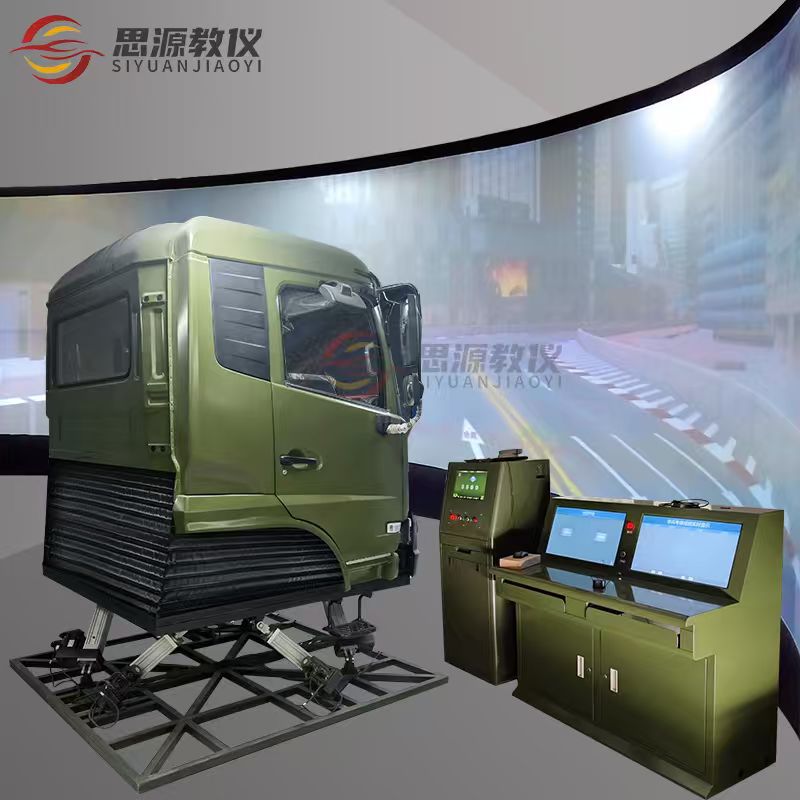

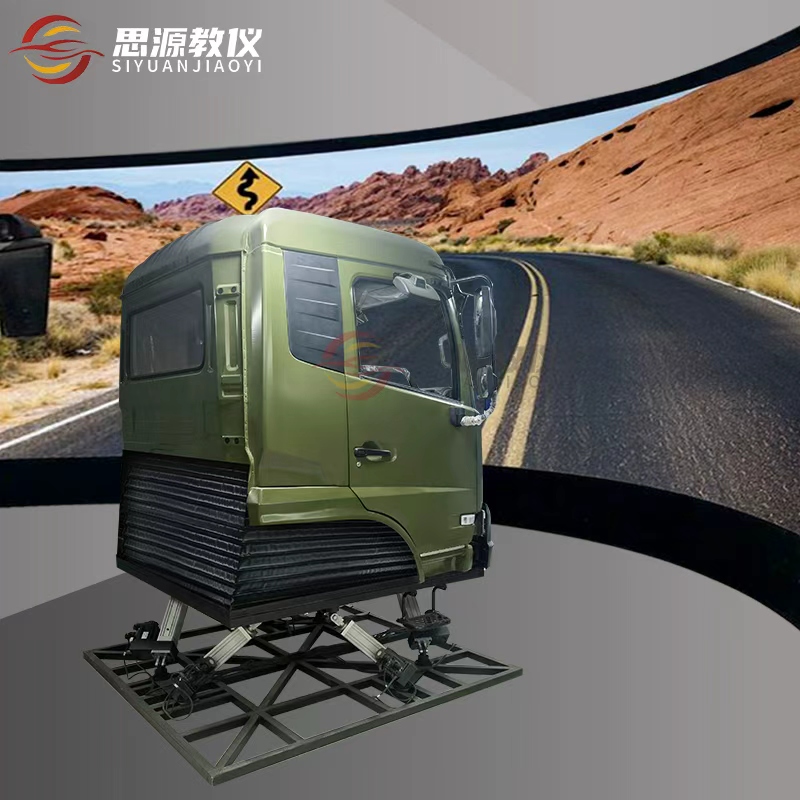

思源教仪大型汽车驾驶模拟器

一、概述：

汽车驾驶模拟器符合 GJB9854.9-2020 军用标准要求。系统采用了当前最新的科技成果，本 模拟器在其高仿真动感平台、真实立体环绕声、超清晰模拟影像，让驾驶者在驾驶过程中如 临其境，能带来更完整、更真实、更具趣味性的感官体验。其提供的训练场景按中国道路的 实际情况设计，可以分级设置，能训练学员的基本驾驶操作技术和处理紧急情况的应变能力。 能使学员快速掌握驾驶理论知识和基本操作技能，学员的驾驶座舱既可以独立使用，也可以 通过数据通信单元与电脑主控台配合使用。

2、座舱配置：

l 驾驶舱：采用货车一比一真车头

l 方向盘：真车方向盘

l 组合开关：包括转向灯、远近关灯、喇叭、雨刮器、车辆启动等开关。

l 档位外：罩采用坚固一体仿真中央通道，具有真车实感。

l 变速机构：全钢材质尺寸、位置、力感、行程、颜色等与实装一致。

l 传感器：方向盘（霍尔感应器），油离刹（霍尔感应器），排除因为温度等外部因素造 成的干扰，是数据更准确。

l 离合：真车踏板

l 刹车：真车踏板

l 油门：真车踏板

2

电脑配置（与驾驶模拟器配套使用，一体化内嵌于模拟器内）。

3、动感平台：

l 有效负载:700kg

l 总载荷：1000kg（含上平台及铰链）

l 功率：6kw

l 电源：AC220V

l 响应频率：0.1HZ～10HZ

l 噪音(分贝)：小于 65db。

l 平台系统一次连续工作时间不低于 24 小时。

l 连续工作 8 小时无故障。

l 在电压 220V，波动范围：-10%～+10%情况下，能够正常工作。

l 电源波动超过±20%或突然断电，能够安全恢复初始状态。

l 能与驾驶舱体牢固连接。 电动缸配置参数：

1 、滚珠丝杆导程：5mm；

2 、额定转速负载：3000 转/分；

3 、单缸连续推力：2500N；

4 、单缸速度：168mm/s；

5 、单缸最大速度：200mm/s；

6 、上、下连接方式：双鱼眼关节轴承；

3

7 、电缸齿轮减速比：1.5 ：1；

8 、单缸有效行程：200mm 伺服控制器配置参数：

1 、MDBOX 三合一集成控制器 2 个

2 、伺服电机 1000w    6 个

3 、泄放电阻 100W50 欧 2 个

4 、六自由度加密狗 1 个

六自由度运动能力指标（不限制情况下）：

软件介绍

一、驾驶模拟器系统

系统有启动、熄火、转向、离合、制动等操作响应功能，为学兵驾驶训练提供一个较真实驾 驶模拟环境。

l 训练功能

具备符合大纲规定课目的驾驶模拟训练功能。

l 自检功能

具备系统自检功能。

l 引导提示功能

在训练模式下可开启和关闭该功能，开启状态下对错误操作可进行文字和语音提示。

l 考核功能

选择指定学员进行操作成绩技能考核

l 动感平台

支持三自由度、六自由度动感平台，在车辆行驶中产生与地形起伏相一致的颠簸，使车 载人员训练时具有实车行驶中的前倾、侧滑、碰撞、震动、淤陷、涉水等感觉，便于维护， 能够安全合理地进行紧急停止。
