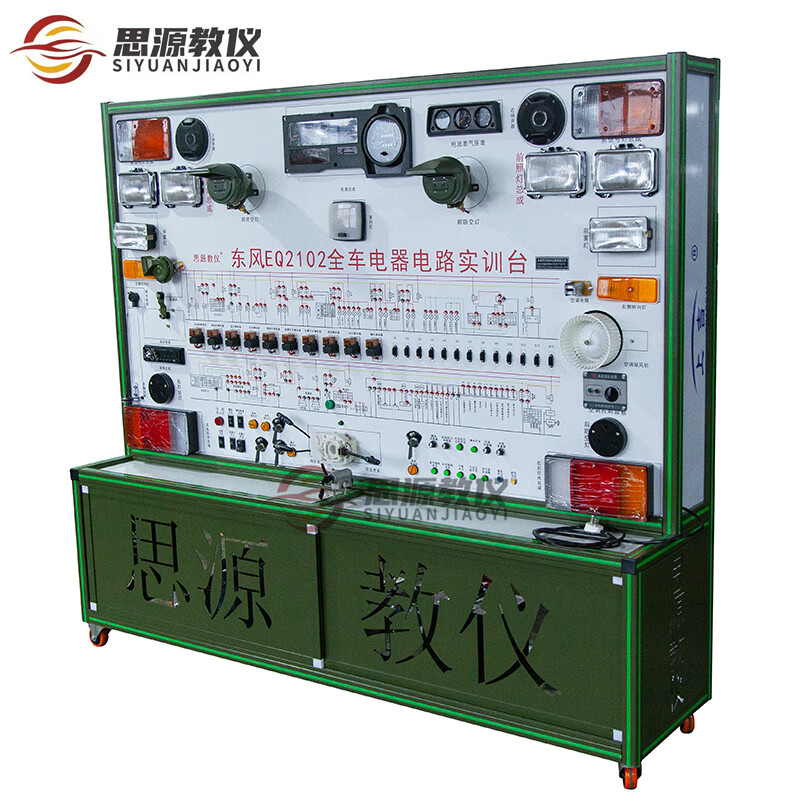

东风EQ2102全车电器示教板

商品概述

品牌：思源教仪

型号：SY-DF-C12

一、产品简介

本实验台以东风EQ2102整车电器系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。

二、结构组成

灯光系统、仪表系统、点火系统、起动系统、充电系统、喇叭系统、电动车窗系统、后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。

三、功能特点

1、把整车电器系统部件按原车基本位置顺序排列，不同的部件都标有名称，充分展示整车电器系统的结构和工作原理。

2、彩色完整的整车电器系统结构组成图和电路原理图，便于对整车电器系统的结构组成和电路的工作原理教学。

3、动态运行功能：在整车电器基础上，配备各相关辅助控制装置，可如原车一样实际演示起动、充电、灯光、仪表、雨刮、电动窗、音响系统等全套整车电器设备的工作原理和过程

4、通过外接式的检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析；数字电压表可代替万用表测量相关的电压值。

5、仪表显示单元实时显示发动机的各项数据，LED灯显示或执行器的工作状态，高精度数字电压表实时显示各传感器或执行器的电压值等；

6、通过集成电路故障设置器，可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障，由学员进行相关的测量、分析，进行故障的诊断和排除，达到良好的考核功能。

四、技术参数

1.外形尺寸；2100mmX500mmX1900mm(长X宽X高)

2.电源：外接380V.工作电源24V

3.电瓶：36A

4.工作温度：-50℃~50℃
