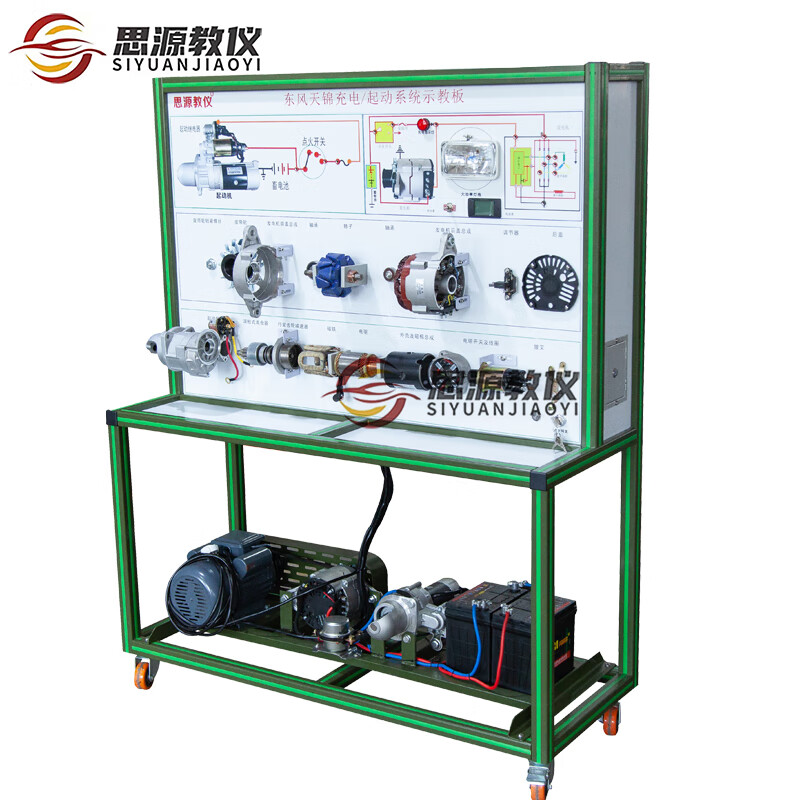

东风天锦充电与起启动系统示教板

思源教仪SYC-24东风天锦汽车充电与起启动系统示教板

品牌：思源教仪

型号：SYC-24

一、产品简介

汽车充电与启动系统示教板采用汽车起动与充电系统实物为基础，充分展示汽车起动与充电系统的组成结构和工作过程。

汽车充电与启动系统示教板适用于学校对汽车起动与充电系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的起动与充电系统，充分展示汽车起动与充电系统的组成结构。

2.操纵起动开关，起动马达与发电机工作，真实演示汽车起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。

3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。

4.示教板面板上安装有起动机与发电机总成分解部件，可直观认识起动机与发电机的组成结构。

5.示教板面板上安装有检测端子，可直接在面板上检测汽车起动与充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面来用喷涂5处理，带酋翻海轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

三、技术规格

外形尺寸(约):1280x500x1550mm(长x宽x高)

外接电源：AC220V±10%50Hz

工作电压：DC 12V

工作温度：-40℃~+50℃
