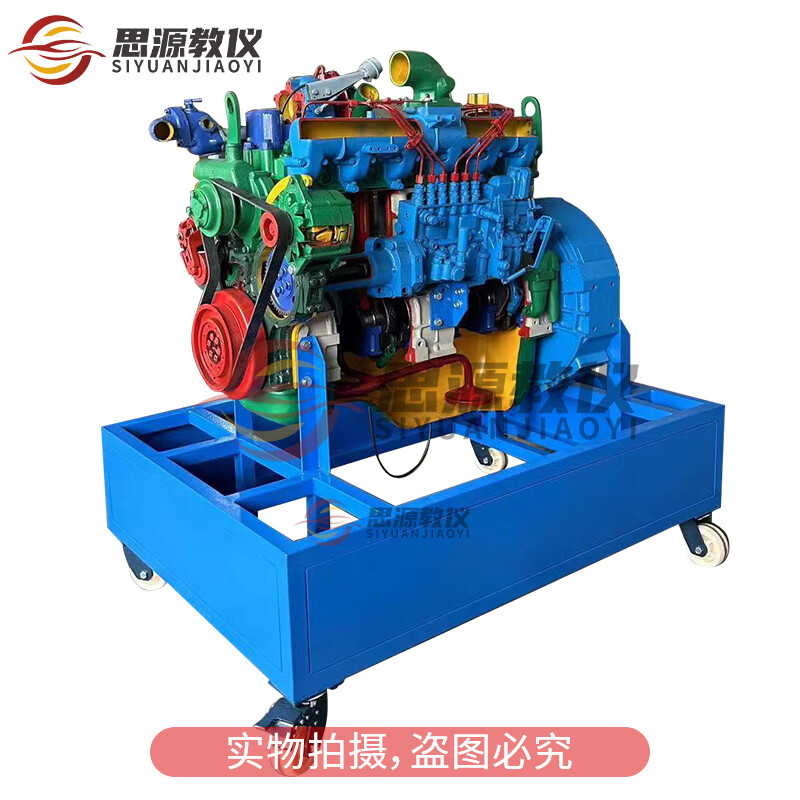

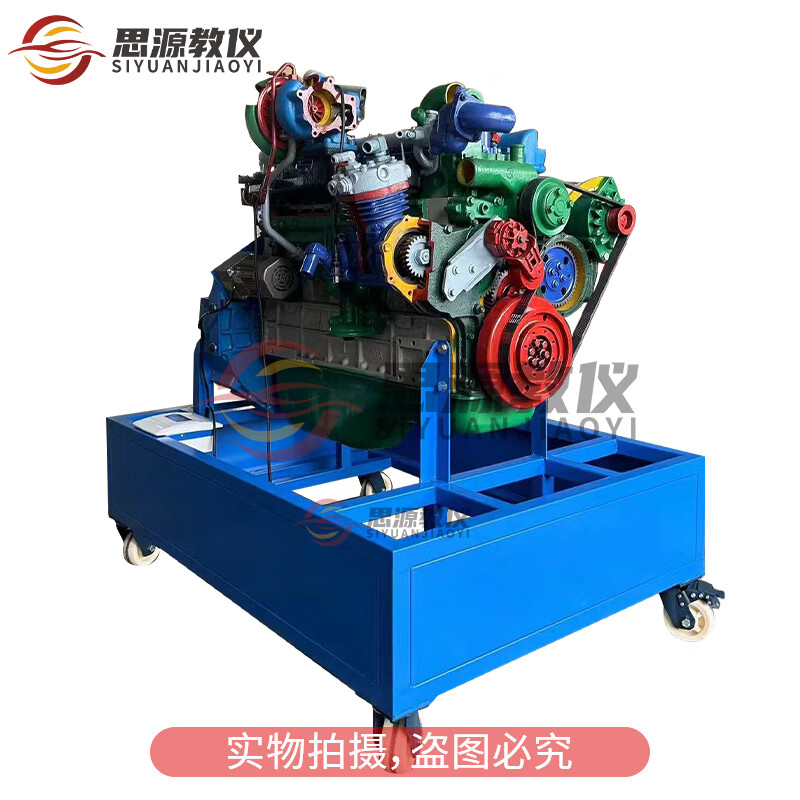

玉柴YC6A260-30柴油发动机解剖实训台

思源教仪玉柴YC6A260-30柴油发电机组发动机解剖实训台

品牌：思源教仪

型号：SY-YC-J01

技术参数：

1.采用YC6A260-30发动机总成加工，与真实发动机保持一致。

2、发动机模型固定在台架上通过局部解剖展示其内部结构。模型外壳经局部解剖处理便于观察机体内部结构。

3、发动机汽缸、活塞、进排气道、曲轴箱进行局部解剖并着色处理，可以观察发动机的内部结构和原理。

4、发动机模型曲轴部分可用低速电机驱动，实现曲轴旋转、活塞上下移动、凸轮轴旋转、进排气门开启关闭、正时齿轮按序传动等功能演示。

5、用灯光点亮效果表示发动机各汽缸点火效果，点火做功状态汽缸内灯光自动点亮，进气、排气、压缩过程灯光自动熄灭。对发动机工作过程能够准确演示。引

6、用流光灯带效果表示进排气道内空气流动方向和时间。表示进气过程时进气道内灯带点亮，表示排气过程时排气道内灯带点亮，用灯带的流光效果表示空气的流动方向。灯带点亮时间要与进排气门动作相匹配。

7、用流光灯带表示润滑系统工作时机油的流动路径，对润滑系统各零部件(机油滤清器、机油冷却器、机油泵、部分机油管路及油道)进行局部剖切展示，剖切面表面刷漆防锈处理。

8、用流光灯带表示冷却系统工作时冷却液的流动路径，对冷却系统各零部件(水套、水泵、水管、节温器等)进行局部剖切处理，剖切面表面刷漆防锈处理。

9、用流光灯带表示燃油供给系统中燃油的流动路径，对燃油供给系统中的各部件(低压油泵、高压油泵、调速器、低压油管、高压油管、燃烧室等部件)进行局部剖切处理，剖切面表面刷漆防锈处理。

10、对电器部分各部件(启动机、发电机)进行局部剖切处理，以表示其内部结构，剖切面表面刷漆防锈处理。

11、能够调节低速电机的转速，以控制演示速度。能够切换演示项目，按照曲轴连杆机构、配气机构、冷却系统、润滑系统、燃料供给系统、电器部分进行分类演示。当切换到某一机构时，模型对应部分会有动作及灯光效果进行演示。各系统灯带颜色进行区分。

12:尺寸：1800X1200X1600MM

13:电源：220V
