康明斯发动机拆装运行实训台

思源教仪SY-DF-F03C天锦康明斯电控柴油发动机拆装运行故障设置排除实训台

1.产品简介:

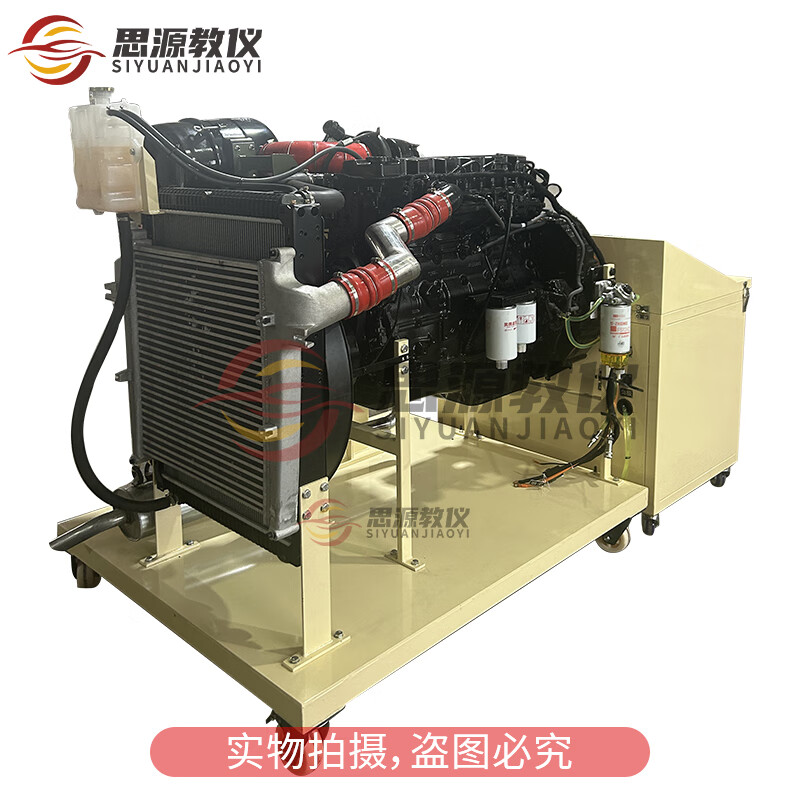

该实训台采用可运行的康明斯ISD电控柴油发动机总成实物为基础，按原车线路进行电路连接。由机械拆装和控制电路二部分组成。拆装翻转台架提供学生进行发动机拆卸和装配实训，装配好发动机后与电路控制台对接，可起动运行发动机;电路控制台配备发动机启动运行所需的电气组件。能够满足对电控柴油发动机的结构、工作原理的教学和维修技能实训考核需要。

2.功能简介:

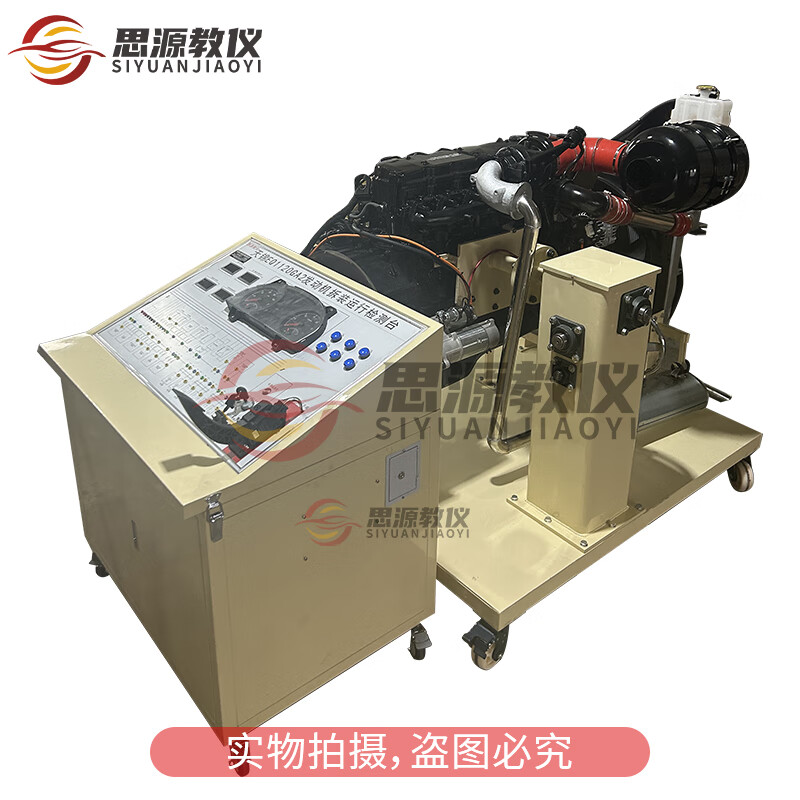

本实训台采用独立的拆装翻转架和电路控制台布置，发动机装在翻转架上，与控制台组合时进行发动机各种工况检验实验，分解时进行拆装维修实训，具体包括以下功能要求:

(1)配备翻转架和接油盘，可对发动机进行360°翻转拆装作业;

(2)发动机配套完整的传感器执行器和启动系统、充电系统，且控制电路、配电装置(保险丝、继电器)与原车一致，发动机运转正常，适合做发动机各种工况实验。满足对发动机各工况进行实操训练，检验发动机装配的效果的需要;

(3)控制台面应绘有完整的彩色发动机电控系统电路图，可正常工作的数显仪表，高亮LED灯实时显示执行器工作状态(显示点火、喷油器工作频率及怠速电机开度等);

(4)配有OBD诊断座，可连接解码器对发动机电控系统进行故障码读取、故障码清除、数据读取、波形分析、执行元件测试等自诊断检测实验。

(7)拆装翻转台架与控制台线束采用航空用插头对接，坚固耐用美观;

3.实训内容:

(1)发动机正时更换

(2)发动机配气系统拆装检测

(3)发动机曲轴连杆机构拆装检测

(4)电控系统传感器执行故障诊断检测(5)起动系统故障诊断检测(6)冷却系统故障诊断检测(7)润滑系统故障诊断检测

(8)燃油供给系统故障诊断检测

4:技术参数:

(1) 翻转台尺寸:1500X1200X1550MM控制台1000X750X10500MM

(2)电源:24V

(3)油箱容积:10L
