解放1125J发动机实训台

商品概述

思源教仪SY-FAW-F1125解放1125J发动机实训台电控柴油高压共轨动态教学设备

品牌：思源教仪

型号：SY-FAW-F1125

产品简介

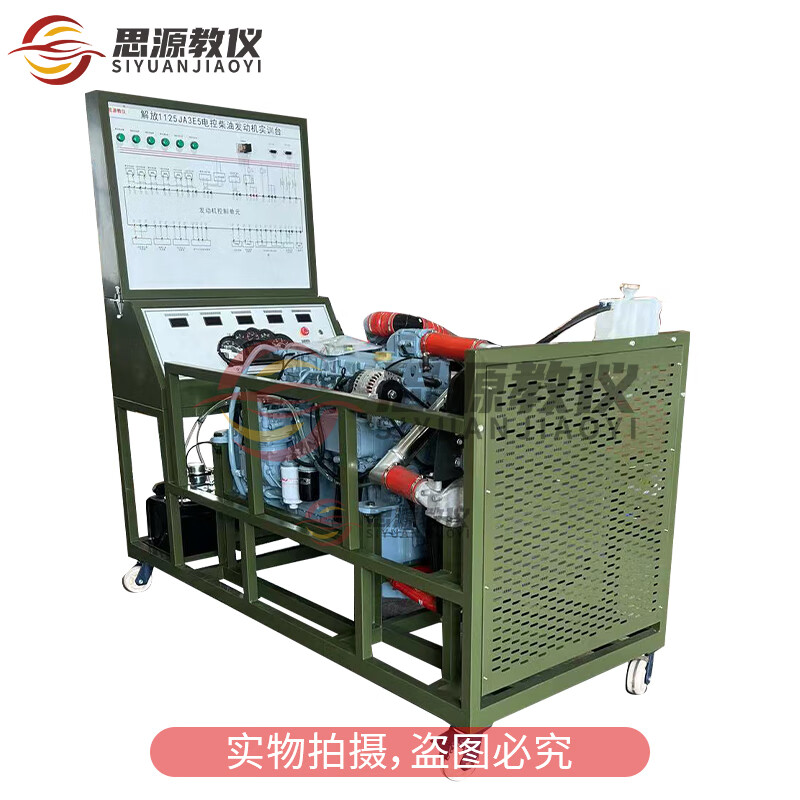

本设备将电控高压共轨柴油发动机作为在线检测台架，对发动机可进行启动、加速、减速等工况的实践操作，真实展示电喷柴油发动机的结构和工作过程。试用于中高等职业技术院校、普通教育类学院和培训机构对电喷柴油发动机的维修实训的教学需要。

技术参数

外形尺寸：2200×1000×2100mm(长×宽×高)

工作电源：DC 24V

燃油标号：依地理位置

油箱容积：10L

工作环境温度：-40℃~+50℃

基本配置

检测控制面板，显示器、发动机控制电脑，诊断座，点火开关，发动机总成，燃油箱，电子油门控制装置，进、排气管(带保护罩),水箱(含不锈钢保护罩),冷却风扇，蓄电池两个，继电器，电源总开关，智能化故障设置和考核系统，移动台架(带自锁脚轮装置)

功能特点

·台架配备电控高压共轨柴油发动机，排放水平达到国际标准，燃油系统采用高压共轨技术；可以充分展示电喷柴油发动机的组成结构和工作过程。

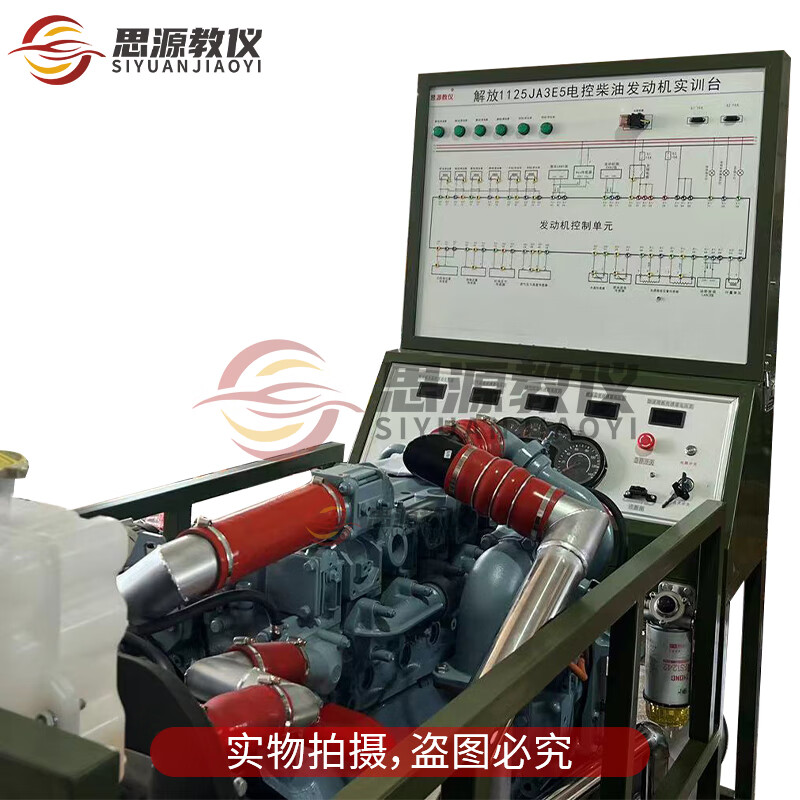

·实训台面板采用4MM厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂漆处理，面板打印有永不褪色的彩色电路图，表面喷涂光油，学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。

·实训台面板上安装有显示器，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。

·实训台面板上具有发动机故障检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元针脚的电信号，如电阻、电压、电流、频率型号等、能实现20种以上的故障设置和检测功能；每一故障点可完成断路故障、短路故障、虚接故障三种故障类型。

·实训台配备有电子油门控制装置，可方便对发动机加减速。

·实训台配有电源开关、水箱防护罩、飞轮防护罩等安全保护装置。

·实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

·配备智能化故障设置和考核软件管理系统
